1)
Dioda
2) Signal Generator
3)
Sumber DC
4)
Resistor
5)
Kapasitor
6)
Osiloskop
7)
Ground
3. Rangkaian Percobaan [KEMBALI]

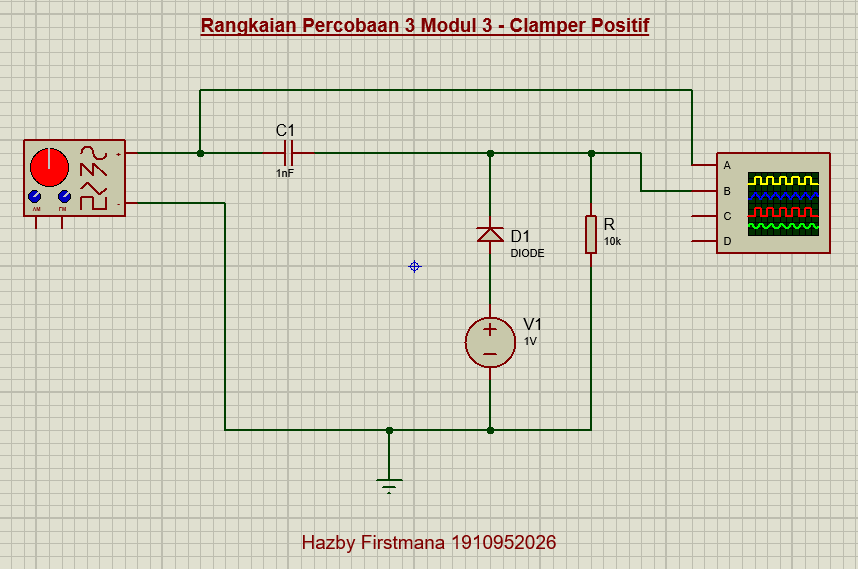

Rangkaian Clamper Positif:
4. Prinsip Kerja Rangkaian [KEMBALI]
Pada rangkaian clamper positif, ketika gelombang input setengah gelombang positif akan melewati kapasitor dan dioda. Pada dioda akan terjadi panjar mundur (reverse bias) sehingga resistansi pada dioda akan sangat besar dibandingkan dengan resistor R. Arus tidak dapat mengalir ke dioda, sehingga arus dikembalikan menuju kapasitor, akibatnya kapasitor melakukan pengisian. Ketika input setengah gelombang negatif maka dioda akan mengalami panjar maju (forward bias) yang menyebabkan resistansi pada dioda akan sangat kecil sehingga arus akan mengalis ke dioda. Pada kapasitor, karena tegangan yang masuk berlawanan dengan kutub kapasitor tersebut, maka tegangan pada kapasitor akan dibuang dan akan diteruskan ke dioda. Dioda memiliki teganagan yang sama dengan resistor R karena terhubung paralel. Tegangannya sama yaitu tegangan yang berasal dari sumber dan juga tegangan yang berasal dari keluaran kapasitor, hal ini yang menyebabkan gelombangnya seperti bergeser ke arah positif.
Pada rangkaian clamper negatif, ketika gelombang
input setengah gelombang positif akan melewati kapasitor dan akan menyimpan
tengan sumber. Pada dioda akan terjadi panjar maju (forward bias) sehingga resistansi
pada dioda akan kecil dibandingkan dengan resistor R sehingga arus akan mengalir ke
dioda. Tegangan pada R merupakan tegangan yang berasal dari
sumber dan juga tegangan yang berasal dari penyimpanan kapasitor. Hal ini yang
menyebabkan gelombangnya seperti bergeser ke arah negatif. Ketika input
setengah gelombang negatif maka dioda akan mengalami panjar mundur (reverse
bias) yang menyebabkan resistansi pada dioda akan sangat besar arus tidak dapat
melalui dioda dan akan dikembalikan ke kapasitor sehingga terjadi pengisian
kapasitor.
1. Jelaskan pengaruh nilai kapasitor pada rangkaian clamper!
Jawab:
Pengaruh nilai dari kapasitor pada rangkaian clamper yaitu pada lamanya proses pengisian dan pengosongan kapasitornya. Semakin kecil nilai suatu kapsitor maka akan semakin cepat pengisian dan pengosongan kapasitor. Begitu juga sebaliknya, semakin besar nilai suatu kapsitor maka akan semakin lama pengisian dan pengosongan kapsitor nya.
2. Jelaskan pengaruh resistor pada rangkaian clamper!
Jawab:
Nilai resistansi R harus dipilih sedemikian rupa agar time constant τ = RC cukup besar agar tegangan kapasitor tidak mengalami discharge yang signifikan selama dioda mengalami bias terbalik atau off.
3. Jelaskan perbedaan clamper positif dan clamper negatif berdasarkan letak dioda!
Jawab:
Pada clamper positif, kutub anoda dioda menghadap ke bawah atau terhubung ke ground dan kutub katoda dioda menghadap ke atas atau terhubung ke kapasitor.
Sedangkan pada clamper negatif, kutub anoda dioda menghadap ke atas atau terhubung ke kapasitor dan kutub katoda dioda menghadap ke bawah atau terhubung ke ground.
