Rangkaian Garasi Otomatis dengan Alarm Kebakaran (Infrared Sensor, Touch Sensor, dan Flame sensor)
- Untuk mengetahui pengertian sensor Infrared dan PIR
- Untuk mengetahui fungsi komponen yang digunakan
- Untuk mengetahui grafik respon sensor Infrared dan PIR
- Untuk dapat membuat rangkaian aplikasi gabungan sensor Infrared dan PIR
- Untuk mengetahui prinsip kerja gabungan sensor Infrared dan PIR
· Alat
1. Voltmeter
Voltmeter DC yaitu alat ukur biasa digunakan untuk mengukur tegangan DC dengan cara mengukur beda potensial dari tegangan DC antara 2 titik suatu beban listrik atau rangkaian elektronika. Penambah sebuah tahanan seri atau pengali (multiplier), mengubah gerakan d’arsonval menjadi sebuah voltmeter arus searah.
· Bahan
1. Resistor
Resistor berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika. Cara menghitung nilai dari resistor yaitu dengan melihat warna pita dari resistor tersebut. Umumnya resistor memiliki 4 sampai 6 pita.
2. Touch Sensor
Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan.
3. Infrared Sensor
Infrared Sensor berfungsi sebagai sebuah sensor yang
mendeteksi keberadaan kendaraan
4. Flame Sensor
Flame Sensor adalah sensor yang mendeteksi adanya nyala api.
5. Battery
Baterai adalah alat elektronik yang berfungsi menyediakan arus listrik dengan menyimpan energi potensi listrik dalam bentuk sel elektrokimia (sel volta). Ketika kutub posittif dan negatif baterai di hubungkan, potensi listrik kedua kutub akan menyebabkan arus listrik mengalir
6. Logicstate
Perangkat elektronik yang akan membuat keputusan logis berdasarkan berbagai kombinasi sinyal inputnya. Mungkin memiliki lebih dari satu input tetapi hanya memiliki satu keluaran digital.
7. Speaker
Speaker adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Speaker ini biasa dipakai pada sistem alarm.
8. Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).
9. Motor
Motor berfungsi sebagai penggerak pompa dan penggerak pintu garasi.
10. Ground
Ground berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah.
11. Transistor
Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Pada rangkaian water level sensor ini transistor hanya digunakan sebagai saklar, dengan adanya arus di base maka transistor akan "on" sehingga akan ada arus dari kolektor ke emitor.
12.
LED
Light Emitting Diode atau LED merupakan sebuah komponen yang menghasilkan cahaya monokromatik ketika diberi tegangan. LED terbuat dari semikonduktor dan perbedaan warna yang dihasilkan disebabkan perbedaan bahan semikonduktor yang digunakan.
Pengertian Infrared
Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier).

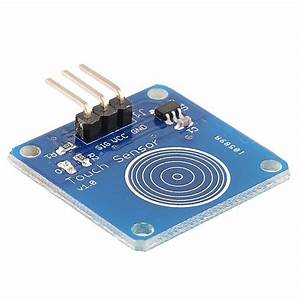

Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.
Datasheet:
Flame detector sendiri digunakan untuk mendeteksi keberadaan api dengan memakai sensor optik. Pada prinsipnya api bisa dideteksi berdasar keberadaan spektrum cahaya infrared maupun ultra violet. Namun,ada sumber cahaya lain yang bukan api dan turut menyumbang emisi cahaya pada gelombang infrared ataupun ultraviolet,seperti kilatan petir,welding arc,metal grinding,hot turbine,reactor,dll. Sumber lain ini dapat mempengaruhi kinerja flame detector dan dapat menimbulkan alarm palsu. Untuk mencegah alarm palsu,produk flame detector saat ini menggunakan kombinasi antara pendeteksi gelombang infrared maupun ultra violet supaya tidak terjadi false alarm, biasanya orang nyebutnya UV/IR Flame Detector.
- Detektor ultraviolet (UV) bekerja dengan mendeteksi radiasi UV yang dipancarkan pada saat penyalaan. Sementara mampu mendeteksi kebakaran dan ledakan dalam 3-4 milidetik, penundaan waktu 2-3 detik sering dimasukkan untuk meminimalkan alarm palsu yang dapat dipicu oleh sumber UV lain seperti petir, pengelasan busur, radiasi, dan sinar matahari. Detektor UV biasanya beroperasi dengan panjang gelombang lebih pendek dari 300 nm untuk meminimalkan efek radiasi latar belakang alami. Pita panjang gelombang UV surya buta juga mudah dibutakan oleh kontaminan berminyak.
- Near infrared (IR) array flame detector (0,7 hingga 1,1 μm), juga dikenal sebagai detektor nyala visual, menggunakan teknologi pengenalan api untuk mengkonfirmasi api dengan menganalisis radiasi IR dekat menggunakan perangkat charge-coupled device (CCD). Sensor near infrared (IR) khususnya dapat memantau fenomena nyala api, tanpa terlalu banyak hambatan dari air dan uap air. Sensor piroelektrik yang beroperasi pada panjang gelombang ini bisa relatif murah. Beberapa saluran atau sensor array pixel yang memantau api di pita IR dekat merupakan teknologi yang paling andal yang tersedia untuk mendeteksi kebakaran. Emisi cahaya dari api membentuk gambar nyala api pada saat tertentu. Pemrosesan gambar digital dapat dimanfaatkan untuk mengenali api melalui analisis video yang dibuat dari gambar IR yang dekat.
- Detektor api inframerah (IR) atau inframerah pita lebar (1,1 µm dan lebih tinggi) memantau pita spektrum inframerah untuk pola tertentu yang dilepaskan oleh gas panas. Ini dirasakan menggunakan kamera pencitraan api pemadam kebakaran khusus (TIC), sejenis kamera termografi. Alarm palsu dapat disebabkan oleh permukaan panas lainnya dan radiasi termal latar belakang di area tersebut. Air pada lensa detektor akan sangat mengurangi akurasi detektor, karena akan terkena sinar matahari langsung. Rentang frekuensi khusus adalah 4,3 hingga 4,4 μm. Ini adalah frekuensi resonansi CO2. Selama pembakaran hidrokarbon (misalnya, bahan bakar kayu atau fosil seperti minyak dan gas alam) banyak panas dan CO2 dilepaskan. CO2 panas memancarkan banyak energi pada frekuensi resonansinya 4,3 μm. Ini menyebabkan puncak dalam total emisi radiasi dan dapat dideteksi dengan baik. Selain itu, CO2 "dingin" di udara menjaga agar sinar matahari dan radiasi IR lainnya disaring. Ini membuat sensor dalam frekuensi ini "buta surya"; Namun, sensitivitas berkurang oleh sinar matahari. Dengan mengamati frekuensi kedipan api (1 hingga 20 Hz), detektor dibuat kurang sensitif terhadap alarm palsu yang disebabkan oleh radiasi panas, misalnya disebabkan oleh mesin panas.
Detektor api inframerah (IR) atau inframerah pita lebar (1,1 µm dan lebih tinggi) memantau pita spektrum inframerah untuk pola tertentu yang dilepaskan oleh gas panas. Ini dirasakan menggunakan kamera pencitraan api pemadam kebakaran khusus (TIC), sejenis kamera termografi. Alarm palsu dapat disebabkan oleh permukaan panas lainnya dan radiasi termal latar belakang di area tersebut. Air pada lensa detektor akan sangat mengurangi akurasi detektor, karena akan terkena sinar matahari langsung. Rentang frekuensi khusus adalah 4,3 hingga 4,4 μm. Ini adalah frekuensi resonansi CO2. Selama pembakaran hidrokarbon (misalnya, bahan bakar kayu atau fosil seperti minyak dan gas alam) banyak panas dan CO2 dilepaskan. CO2 panas memancarkan banyak energi pada frekuensi resonansinya 4,3 μm. Ini menyebabkan puncak dalam total emisi radiasi dan dapat dideteksi dengan baik. Selain itu, CO2 "dingin" di udara menjaga agar sinar matahari dan radiasi IR lainnya disaring. Ini membuat sensor dalam frekuensi ini "buta surya"; Namun, sensitivitas berkurang oleh sinar matahari. Dengan mengamati frekuensi kedipan api (1 hingga 20 Hz), detektor dibuat kurang sensitif terhadap alarm palsu yang disebabkan oleh radiasi panas, misalnya disebabkan oleh mesin panas.
Detektor api Triple-IR membandingkan tiga band panjang gelombang spesifik dalam wilayah spektral IR dan rasio mereka satu sama lain. Dalam hal ini satu sensor melihat rentang 4,4 mikrometer sedangkan sensor lainnya melihat panjang gelombang referensi baik di atas maupun di bawah 4,4. Ini memungkinkan detektor untuk membedakan antara sumber IR non-nyala dan nyala api aktual yang memancarkan CO2 panas dalam proses pembakaran. Akibatnya, jangkauan deteksi dan kekebalan terhadap alarm palsu dapat meningkat secara signifikan. Detektor IR3 dapat mendeteksi api panci bensin 0.1m2 (1 kaki2) hingga 65 m (215 kaki) dalam waktu kurang dari 5 detik. Triple IR, seperti jenis detektor IR lainnya, rentan terhadap pembutakan oleh lapisan air pada jendela detektor.
Kebanyakan detektor IR dirancang untuk mengabaikan radiasi IR latar belakang yang konstan, yang ada di semua lingkungan. Sebagai gantinya mereka dirancang untuk mendeteksi sumber radiasi yang tiba-tiba berubah atau meningkat. Ketika terkena perubahan pola radiasi IR non-api, detektor IR dan UV / IR menjadi lebih rentan terhadap alarm palsu, sementara detektor IR3 menjadi agak kurang sensitif tetapi lebih kebal terhadap alarm palsu.
Dari grafik tersebut, semakin dekat jarak antara objek dengan infrared, maka semakin besar resistansi yang dihasilkan infrared.
B. Flame Sensor
Digital Touch Sensor inilah salah satu saklar modern. Digital Touch Sensor merupakan sebuah modul sensor yang berfungsi seperti tombol/saklar, namun cara penggunaanya hanya perlu dengan menyentuhnya menggunakan jari kita. Pada saat disentuh oleh jari, sensor akan mendeteksi aliran arus listrik pada tubuh manusia karena tubuh manusia dapat mengalirkan listrik. Data akan berlogika 1 (HIGH) saat disentuh oleh jari dan akan berlogika 0 (LOW) saat tidak disentuh.
Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.
Prosedur percobaan:
- Siapkan semua alat dan bahan yang diperlukan dalam percobaan
- Baca setiap datasheet program
- Pasangkan semua kompenen didalam rangkaian percobaan
- Beri tegangan pada rangkaian
- Atur posisi ground
- Jalankan rangkaian

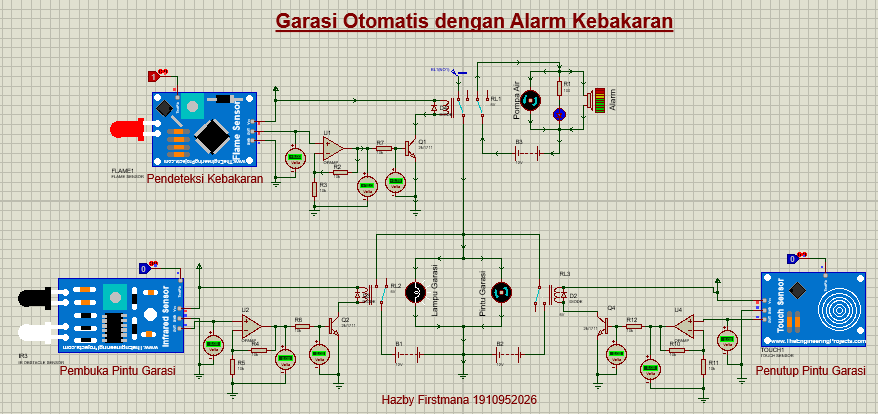

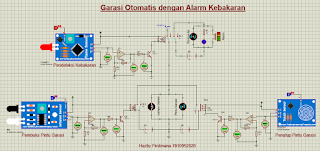

Pada saat sensor Infrared mendeteksi kendaraan mendekati pintu garasi maka sensor akan mengeluarkan output sebanyak 5V dan akan diperkuat oleh opamp non inverting sebanyak 2 kali. Kemudian tegangan diumpankan dengan resistor 10 k agar tegangan pada kaki transistor tidak terlalu besar,sehingga tegangan yang terdeteksi menjadi 0,79 v dan karena 0,79 > Vbe sehingga transistor on dan ada arus dari kolektor ke emitter sehingga juga ada arus dari Vcc ke relay sehingga relay berpindah dan sumber tegangan 12v mengalir menuju motor, lampu dan led sehingga menjadi aktif.
Pada saat terdeteksi sentuhan maka sensor touch aktif dan sensor akan mengeluarkan output 5v dan akan diperkuat oleh opamp non inverting sebanyak 2 kali. Kemudian tegangan tersebut diumpankan dengan resistor 10k agar tegangan pada kaki transistor tidak terlalu besar,sehingga tegngan yang terdeteksi menjadi 0,79 v dan karena 0,79 > Vbe sehingga transistor on dan ada arus dari kolektor ke emitter sehingga juga ada arus dari Vcc ke relay sehingga relay berpindah dan sumber tegangan 12v mengalir menuju motor, lampu dan led sehingga menjadi aktif.
Pada saat sensor Flame mendeteksi adanya nyala api maka sensor akan mengeluarkan output sebanyak 5V dan akan diperkuat oleh opamp non inverting sebanyak 2 kali. Kemudian tegangan diumpankan dengan resistor 10 k agar tegangan pada kaki transistor tidak terlalu besar,sehingga tegangan yang terdeteksi menjadi 0,79 v dan karena 0,79 > Vbe sehingga transistor on dan ada arus dari kolektor ke emitter sehingga juga ada arus dari Vcc ke relay sehingga relay berpindah dan sumber tegangan 12v mengalir menuju motor dan speaker sehingga menjadi aktif. Selain itu, relay yang berpindah akan mengalirkan input 12V menuju motor, lampu dan led sehingga menjadi on.
