Hubungkan kaki
katoda pada dioda dengan kaki positif ohmmeter, dan anoda dengan kaki negatif
ohmmeter, hitung resistansinya.

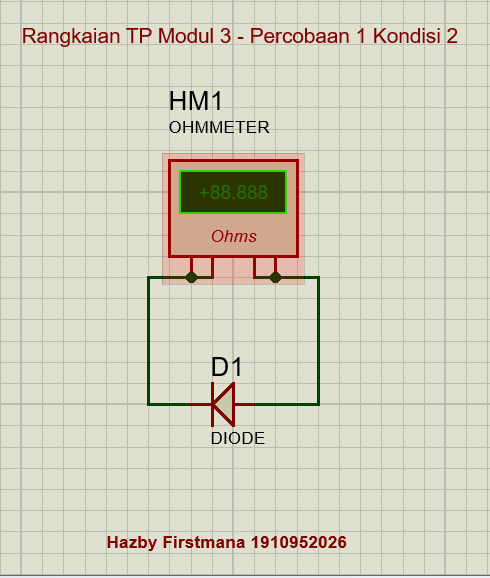

2. Gambar Rangkaian Simulasi [KEMBALI]
4. Prinsip Kerja Rangkaian [KEMBALI]
Rangkaian tugas pendahuluan ini yaitu rangkaian percobaan 1 modul 3 kondisi 2 dimana terdiri dari komponen-komponen yaitu 1 buah dioda dan 1 buah Ohmmeter.
Dioda adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Dioda pada umumnya mempunyai 2 elektroda atau terminal yaitu Anoda (+) dan Katoda (-) serta memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (anoda) menuju ke sisi tipe-n (katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.
Pada tugas pendahuluan ini, anoda dioda dihubungkan
dengan kutub negatif Ohmmeter dan katoda dioda dihubungkan dengan kaki positif
Ohmmeter dimana ini merupakan prinsip reverse bias. Tidak ada elektron yang
dapat mengalir dari sisi N mengisi hole di sisi P karena tegangan potensial di
sisi N lebih tinggi. Arus tidak akan mengalir karena tidak ada elektron yang
mengalir dari katoda ke anoda. Pada percobaan didapatkan resistansi dioda yaitu
max.
